صفحه ارت مسی

صفحه ارت مسی برای چاه ارت

صفحه ارت مسی از اجزای مهم سیستم های چاه ارت محسوب می شود که نقش هادی الکتریسیته را داشته و می تواند جریان الکتریکی را به زمین منتقل کند. در واقع جریان های بار اضافه از دستگاه های الکترونیکی گرفته می شود و از طریق سیم ارت و نهایتا صفحه ارت به زمین می رسد در نتیجه خطر برق گرفتگی و آسیب از افراد و دستگاه های الکترونیکی دور می شود. سالها قبل از مخلوط نمک و زغال در کنار صفحه مسی در چاه ارت استفاده می شد که این امر به مرور باعث خوردگی و سولفاته شدن و از بین رفتن صفحه مسی می گردید که در عمل چاه ارت به مرور از کار می افتاد. به مرور مواد کاهنده مقاومت زمین به نام سوپر اکتیو بنتونیت جای زغال و نمک را گرفت.این ماده مقاومت زمین را بسیار کاهش می دهد و در صورت هرگونه خطای مسیر جریان، باعث هدایت آن به سمت زمین می گردد.

مهم ترین کاربرد صفحه های مسی که در ساخت آنها مس با خلوص بالا به کار رفته است ، استفاده به عنوان هادی ارت یا الکترود صفحه ای می باشد در نتیجه باید بعد از حفر گودال این صفحه به صورت عمودی داخل گودال قرار گیرد و بار اضافه را به زمین برساند. هرچه درصد خلوص مس ، ابعاد صفحه و ضخامت صفحه مس بیشتر باشد تاثیر صفحه و کاربرد بیشتری دارد.

به صفحه مسی یک سیم مسی با جوشکاری برنج یا نقره متصل است که اکنون برای این جوش از جوشکاری کدولد و اگزوترمیک استفاده می شود و همین امر سبب جوش کامل و یکنواخت سیم به صفحه می شود.کلیه سیم های ارت که در ساختمان یا تجهیزات کارگاهی و صنعتی و بیمارستانی وجود دارد باید به این سیم متصل گردد که در سیستم ارتینگ همبندی گویند که در صورت هرگونه جریان خطایی راهی زمین گردد.همچنین میله ایی با عنوان صاعقه گیر در بالاترین ارتفاع ساختمان قرار می گیرد تا در صورت هرگونه صاعقه و برخورد آن به ساختمان، به وسیله این میله به چاه ارت هدایت شود.



صفحه ارت مسی و انواع آن

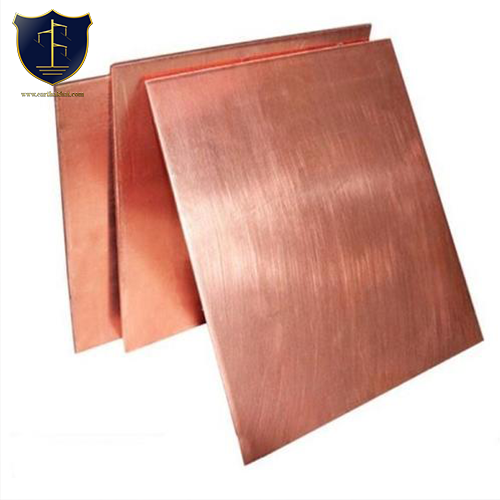

صفحه ارت مسی باهنر

بیشترین خلوص مس در بین تمام تولید کننده های صفحه مس در کشور متعلق به صفحه مس تولید شده توسط شرکت صنایع مس شهید باهنر با خلوص بیش از۹/۹۹ درصد مس می باشد. شفافیت و درخشندگی لازم را دارد اما قیمت آن نسبت به سایر صفحه های ارت بیشتر است و معمولاً در اکثر جاهایی که خیلی مهم است از صفحه ارت مسی باهنر استفاده می شود و قیمت آن معمولاً به واحد کیو محاسبه می شود.

صفحه های مس باهنر فقط در دو ضخامت ۳ و ۵ میلیمتر (در برخی موارد ۴ میلیمتر) و تنها در ابعاد ۶۶×۶۶ سانت موجود می باشد (به این نکته توجه کنید که سایر ابعاد موجود در بازار به هیچ عنوان تولید شرکت باهنر نمی باشند).

در اجرای سیستم ارتینگ یکی از مشکلات، قیمت بالای مس مورد نیاز می باشد که معمولا مجریان و پیمانکاران با کوچک تر کردن ابعاد وکم کردن ضخامت صفحه ارت و زیر پا گذاشتن استانداردهای لازم و ضروری، به طور غیر اصولی اقدام به کاستن هزینه ها می نمایند.

صفحه های مسی تولیدی سایر شرکت ها (غیر باهنر) با درصد خلوص مس کمتراز ۹۸درصد با ابعاد های ۷۰×۷۰ ، ۶۶×۶۶، ۶۰×۶۰ ، ۵۰×۵۰ ،۴۰×۴۰ و ۳۰× ۳۰ تولید می شوند. ضخامت صفحات تولیدی شرکت های غیر باهنر از ۲ الی ۵ میلیمتر متغیر است.

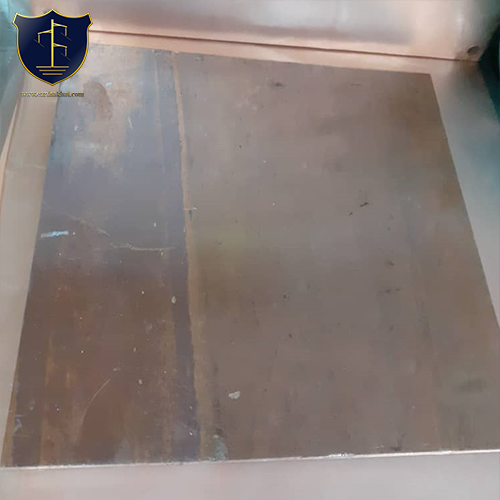

صفحه ارت ذوبی

این صفحه از ترکیب فلز مس و برنج تشکیل شده است و برای اینکه کیفیت رسانایی آن تا حدی حفظ شود ازاین ترکیب مس و برنج در این صفحه ها دارای خلوص ۷۰ درصد مس و ۳۰ درصد مابقی را فلز برنج تشکیل داده است که در نهایت از قیمت صفحه‌های مسی باهنر پایین تر و قیمت آن معمولاً به واحد کیو محاسبه می شود.

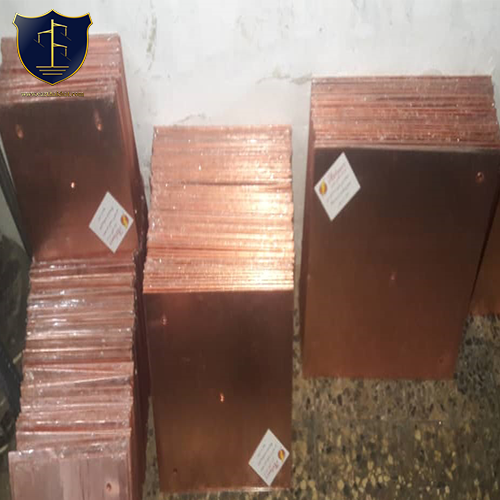

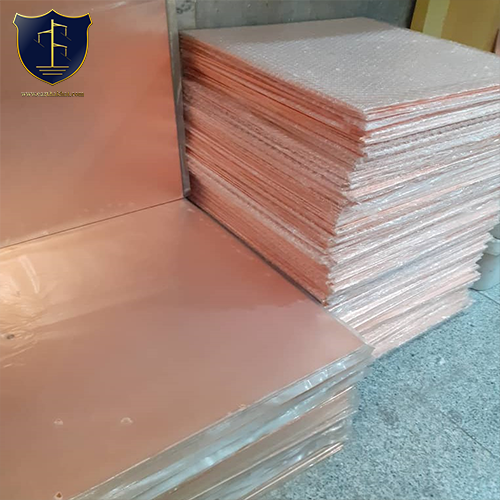

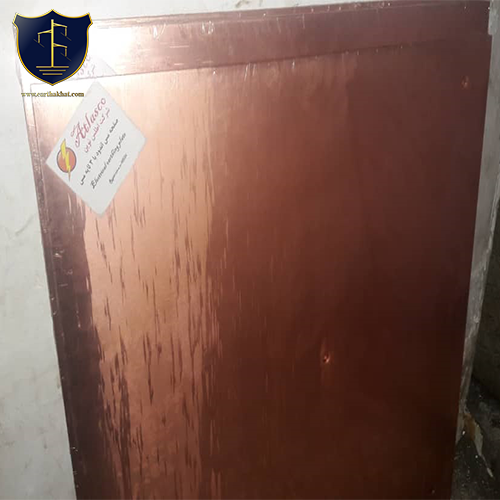

صفحه ارت روکش مس

در کشورهای پیشرفته صنعتی جهان این صفحه که جنس آن فلز فولاد می باشد و با آبکاری الکترولیتی و اتمایز ذرات مس را به آن منتقل میکنند ابتدا اسید شویی اکسید زدایی می شود و با سیستم چربی گیر چربی های صنعتی و … از روی آن زدوده می شود سپس با استفاده از مکانیزم خاص آلیاژی بسیار محکم و چسبنده از مس و فولاد به ضخامت چند میکرون به عبارت دیگر آبکاری مس می‌شوند بر روی مغزی تشکیل می گردد.





و سرانجام مس خالص با خلوص بیش از ۹۹/۵ با ضخامت مورد نظر بر روی صفحه ارت و انواع آن اتمایز آلیاژ نشانده می شود به ضخامت مورد نظر بر روی این آلیاژ نشانده می شود به طریقی که محصول نهایی آن یک صفحه ارت یکپارچه و جدایی ناپذیر از مس و فولاد است که ضخامت های متداول ۱۲۵ میکرون و ۲۴۰ میکرون می‌باشد و قیمت آن معمولاً به واحد تعداد محاسبه می‌شود.



سایز صفحه های مسی

صفحه مسی ۵۰×۵۰ با ضخامت ۵ میلیمتر می تواند به عنوان هادی ارت مورد استفاده قرار گیرد به این صورت که بعد از حفر گودال ارت باید این صفحه به صورت عمودی داخل چاه قرار داده شود تا بتواند اضافه بارهای تولید شده را به زمین منتقل نماید و خطر برق گرفتگی یا آسیب دستگاه ها کاهش داده شود. صفحه مسی ساخته شده از مس با خلوص بالا تا ۹۹.۹ درصد می باشد بنابراین رسانایی الکتریکی بالایی دارد و به خوبی میتواند جریان برق را انتقال دهد.

شما می توانید برای خرید صفحه مسی ۵×۵۰×۵۰ و یا اطلاع از قیمت صفحه مسی به سایت ارتا خط مراجعه نمایید.



صفحه مسی ۳×۳۰×۳۰

صفحه مسی ۳۰ در ۳۰ سه میل در واقع یک صفحه مربعی است که در دسته لوازم چاه ارت قرار داشته و به عنوان صفحه ارت عمل می کند در واقع این صفحه به یک سیم مسی جوش داده می شود و سپس داخل چاه ارت قرار می گیرد بنابراین اضافه بارهای تولید شده از طریق وسایل الکترونیکی ابتدا به سیم و سپس به صفحه مسی و نهایتا به زمین منتقل می شود که همین امر جلوی خطر برق گرفتگی را می گیرد.

صفحه مسی ۳×۳۰×۳۰ در این مدل با خلوص بالا (۹۹.۹ درصد) ساخته شده است به همین دلیل رسانایی الکتریکی بالایی دارد و به خوبی می تواند جریان الکتریکی را منتقل کند. در راه اندازی چاه ارت بعد از حفر گودال این صفحه به صورت عمودی داخل چاه قرار داده می شود و جریان برق اضافه را که ممکن است سبب آسیب رسیدن به دستگاه ها و همچنین افراد شود به زمین منتقل می کند.



صفحه مسی ۵×۳۰×۳۰

صفحه مسی ۳۰ در ۳۰ با ضخامت ۵ میلیمتر از انواع لوازم چاه ارت محسوب می شود که نقش هادی الکتریسیته را داشته و می تواند جریان الکتریکی را به زمین منتقل کند در واقع جریان های بار اضافه از دستگاه های الکترونیکی گرفته می شود و از طریق سیم ارت و نهایتا صفحه ارت به زمین می رسد در نتیجه خطر برق گرفتگی و آسیب از افراد و دستگاه های الکترونیکی دور می شود. مهم ترین کاربرد صفحه های مسی که در ساخت آنها مس با خلوص بالا به کار رفته است ، استفاده به عنوان هادی ارت یا الکترود صفحه ای می باشد در نتیجه باید بعد از حفر گودال این صفحه به صورت عمودی داخل گودال قرار گیرد و بار اضافه را به زمین برساند.



صفحه مسی ۳×۴۰×۴۰

صفحه مسی ۴۰×۴۰ با ضخامت ۳ میلیمتر یکی از المان هایی است که برای راه اندازی چاه ارت مورد استفاده قرار می گیرد و می تواند به عنوان هادی ارت استفاده شود در واقع منتقل کننده ولتاژ اضافه از دستگاه های الکترونیکی به زمین می باشد. این صفحه ساخته شده از فلز مس با خلوص بالا تا ۹۹.۹ درصد است بنابراین قدرت رسانایی الکتریکی بالایی دارد و وجود آن در چاه ارت از خطر برق گرفتگی جلوگیری می کند. این صفحه مسی باید به صورت عمودی داخل گودال ارت قرار داده شود و سیم مسی به آن جوش داده شده و از طرف دیگر به تابلو برق متصل شود.

شما می توانید با خرید صفحه مسی ۳×۴۰×۴۰ از آن به عنوان هادی ارت استفاده کنید در واقع این صفحه به عنوان تیغه در چاه قرار می گیرد و وظیفه دارد اضافه بارهای تولید شده در وسایل الکترونیکی را گرفته و به زمین منتقل کند بنابراین خطر برق گرفتگی را کاهش داده و امنیت جان افراد را نیز تامین می کند.



صفحه مسی ۵×۴۰×۴۰

صفحه مسی ۵×۴۰×۴۰ یکی از المان هایی است که در راه اندازی و حفر چاه ارت مورد استفاده قرار می گیرد و در واقع به دلیل داشتن مس با خلوص بالا می تواند به عنوان انتقال دهنده جریان الکتریکی به کار رود زیرا این فلز رسانایی الکتریکی بالایی دارد. در واقع استفاده از صفحه مسی به این صورت است که گودالی حفر می شود و صفحه به صورت عمودی داخل آن قرار داده می شود و از آنجا که سیم ارت به این صفحه جوش خورده است بنابراین جریان برق اضافه از دستگاه های الکترونیکی به سیم بعد به صفحه و نهایتا به زمین منتقل می شود.

صفحه مسی ۴۰×۴۰ دارای بدنه ای مربع شکل با طول و عرض ۴۰ و ضخامت ۵ میلیمتر است که می تواند در سیستم ارت ساختمان های مختلف مورد استفاده قرار گیرد. شما می توانید با خرید صفحه مسی ۵×۴۰×۴۰ از این محصول به عنوان الکترود مناسب استفاده کنید و خطر برق گرفتگی یا آسیب دیدن به وسایل را کاهش دهید.



صفحه مسی ۳×۵۰×۵۰

صفحه مسی ۵۰ در ۵۰ با ضخامت ۳ میلیمتر از انواع لوازم چاه ارت است که ساخته شده از مس با خلوص بالا تا ۹۹.۹ درصد می باشد همچنین از آنجا که این فلز رسانایی الکتریکی بالایی دارد می تواند به خوبی جریان الکتریسیته را منتقل کند در واقع کاربرد اصلی این صفحه استفاده در چاه ارت به عنوان هادی ارت می باشد به این صورت که ابتدا باید گودالی با اندازه مناسب حفر گردد سپس سیم ارت مسی به صفحه مسی جوش داده شود و صفحه به صورت عمودی داخل گودال قرار گیرد. بارهای اضافه که ممکن است سبب ایجاد برق گرفتگی در افراد و یا آسیب رسیدن به دستگاه های الکترونیکی شوند از طریق صفحه مسی به زمین منتقل شده و خنثی می شوند.

شما می توانید با خرید صفحه مسی ۵۰×۵۰ با ضخامت ۳ میلیمتر از آن به عنوان الکترود در میان مواد کاهنده اهم زمین استفاده کنید و خطر برق گرفتگی افراد و آسیب دیدن دستگاه ها را کاهش دهید. این صفحه دارای بدنه ای مربع شکل است که ضخامتی برابر با ۳ میلیمتر دارد و به دلیل مس بیشتری که در ساختمان آن به کار رفته است دارای قیمت بالاتری نسبت به سیم و میله مسی است.





صفحه مسی ۵×۵۰×۵۰

صفحه مسی ۵۰×۵۰ با ضخامت ۵ میلیمتر می تواند به عنوان هادی ارت مورد استفاده قرار گیرد به این صورت که بعد از حفر گودال ارت باید این صفحه به صورت عمودی داخل چاه قرار داده شود تا بتواند اضافه بارهای تولید شده را به زمین منتقل نماید و خطر برق گرفتگی یا آسیب دستگاه ها کاهش داده شود. صفحه مسی ساخته شده از مس با خلوص بالا تا ۹۹.۹ درصد می باشد بنابراین رسانایی الکتریکی بالایی دارد و به خوبی میتواند جریان برق را انتقال دهد.

شما می توانید برای خرید صفحه مسی ۵×۵۰×۵۰ و یا اطلاع از قیمت صفحه مسی به سایت لایت هوم مراجعه نمایید. از این محصول می توان در سیستم چاه ارت استفاده کرد به این صورت که سیم مسی به صفحه ارت جوش داده می شود و داخل چاه قرار می گیرد بنابراین ولتاژهای اضافی که ممکن است سبب برق گرفتگی افراد شود از وسایل الکترونیکی به زمین منتقل می شود.



صفحه مسی ۳×۶۰×۶۰

صفحه مسی ۶۰×۶۰ یکی از المان هایی است که در دسته لوازم چاه ارت قرار می گیرد و می تواند به عنوان هادی جریان الکتریکی استفاده شود بنابراین اضافه ولتاژها و بارهای اضافه تولید شده از طریق سیم ارت به صفحه ارت و نهایتا به زمین منتقل می شوند. ابعاد این صفحه برابر با ۶۰ در ۶۰ می باشد و ضخامت آن ۳ میلیمتر است و در ساختمان آن مس با خلوص بالا تا ۹۹.۹ درصد به کار رفته است. صفحه مسی ۶۰ در ۶۰ با ضخامت ۳ میلیمتر در دسته صفحه هایی قرار دارد که سطح مقطع زیادی داشته و می توانند در راه اندازی سیستم های چاه ارت مورد استفاده قرار گیرند.

صفحه مسی به صورت یک تیغه داخل زمین قرار داده می شود و می تواند جریانات برق ناشی از صاعقه یا اضافه ولتاژهای الکتریکی را گرفته و به زمین منتقل کند تا خطر برق گرفتگی افراد کاهش یابد.



صفحه مسی ارت ۵×۶۰×۶۰

صفحه مسی ۶۰×۶۰ الکترودی است که در واقع یک ورق مربعی با طول و عرض ۶۰ می باشد که در ساخت آن از فلز مس خالص بالای ۹۹.۹ درصد استفاده شده است همچنین این صفحه در دسته لوازم چاه ارت قرار دارد و می تواند جریان برق اضافه را از وسایل الکتریکی گرفته و به زمین منتقل کند. این قطعه به دلیل اینکه مس بیشتری برای ساخته شدن آن مورد نیاز است قیمت بالاتری نسبت به سیم و میله مسی دارد.

البته باید توجه داشته باشید صفحه مسی در محل هایی مورد استفاده قرار می گیرد که امکان حفر چاه وجود دارد در واقع گودالی به عنوان چاه ارت کنده می شود و صفحه مسی ۶۰ در ۶۰ به صورت عمودی داخل این گودال قرار داده می شود و می تواند خطرات برق گرفتگی ناشی از اضافه بار و یا آسیب های طبیعی مانند صاعقه را کاهش دهد.



صفحه مسی ۳×۷۰×۷۰

صفحه مسی ۷۰ در ۷۰ سه میل در واقع یک صفحه مربعی شکل است که در دسته لوازم چاه ارت قرار دارد و به عنوان هادی ارت عمل می کند در واقع این صفحه به یک سیم مسی جوش داده می شود و سپس داخل چاه قرار داده می شود بنابراین بارهای اضافی تولید شده از طریق وسایل الکترونیکی ابتدا به سیم ارت و سپس به صفحه مسی و در آخر به زمین منتقل شده و خنثی می شود.

صفحه مسی ۳×۷۰×۷۰ دارای ضخامت ۳ میلیمتر است و از مس با خلوص بالا تا ۹۹.۹ درصد ساخته شده است به همین دلیل رسانایی الکتریکی بالایی داشته و به خوبی می تواند جریان الکتریکی را منتقل کند. در راه اندازی بعد از حفر گودال این صفحه به صورت عمودی داخل چاه قرار داده می شود و جریان برق اضافه را به زمین منتقل می کند.



صفحه مسی ۵×۷۰×۷۰

صفحه مسی ۷۰ در ۷۰ با ضخامت ۵ میلیمتر از انواع لوازم چاه ارت است که نقش هادی الکتریسیته را داشته و می تواند جریان برق اضافه را به زمین منتقل کند در واقع جریان های بار اضافه از دستگاه های الکترونیکی گرفته می شود و از طریق سیم ارت و نهایتا صفحه ارت به زمین رسیده و خنثی می شود در نتیجه خطر برق گرفتگی کاهش می یابد. مهم ترین کاربرد صفحه های مسی که در ساخت آنها مس با خلوص بالا به کار رفته است ، استفاده به عنوان الکترود صفحه ای می باشد در نتیجه باید بعد از حفر گودال این صفحه به صورت عمودی داخل آن قرار گیرد و بار اضافه را به زمین برساند.

صفحه مسی ۵×۷۰×۷۰ دارای طول و عرض ۷۰ و ضخامت ۵ میلیمتر است که هادی مناسبی برای جریان برق می باشد و دارای شکل ظاهری مربعی است و از آنجا که مس بیشتری در ساخت آن به کار رفته است بنابراین قیمت بالاتری نسبت به سیم مسی و میله مسی دارد. استفاده از صفحه مسی سبب می شود که اگر صاعقه به ساختمان برخورد کند جریان برق اضافه به زمین منتقل شود.



کاربرد صفحه ارت مسی

برنامه های کاربردی سیستم های برق ارتینگ

تابلو های برق

موتور ها

جریان های غیره منتظره صاعقه

کلیه تجهیزات برق که با خطای انتشار جریان برق همراه است.



خرید و قیمت صفحه ارت مسی

صفحه ارت مسی در سایزهای مختلف در ارتا خط با بهترین کیفیت و قیمت به فروش میرسد که خلوص این صفحه ها دارای خلوص ۹۹/۹ درصد می باشد. ارتا خط نمایندگی فروش انواع صفحه های مسی چاه ارت در تهران می باشد.

جهت استعلام قمیت صفحه ارت مسی از طریق واتس اپ یا شماره تلفن های شرکت با ما تماس بگیرید.
