صاعقه گیر الکترونیکی الیپس فرانسه ELLIPS

صاعقه گیر ellips

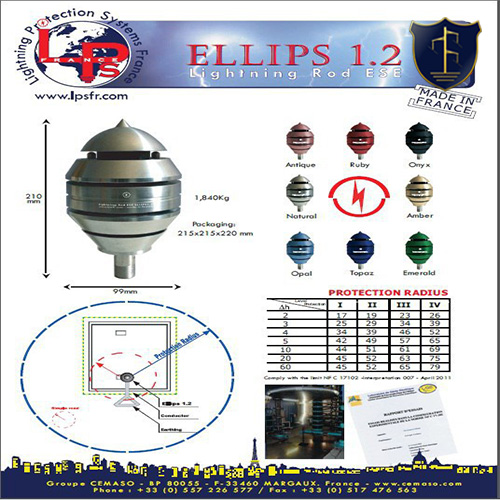

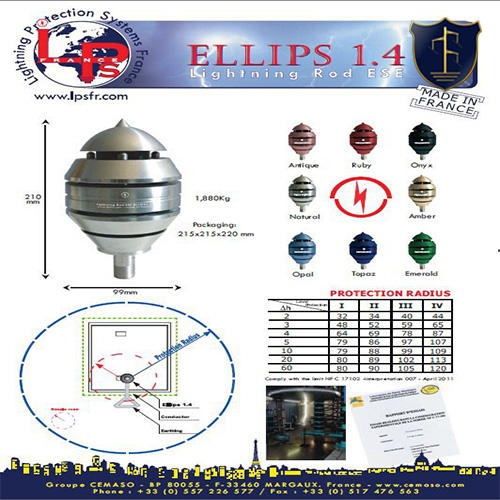

صاعقه گیر الیپس محصول کشور فرانسه بوده و دارای مدل های مختلفی با شعاع های پوششی متفاوت هستند. مدل های صاعقه گیر فرانسه ellips عبارتند از صاعقه گیر الکترونیکی Ellips 1.0 ، صاعقه گیر الکترونیکی Ellips 1.2، صاعقه گیر الیپس Ellips 1.3، صاعقه گیر ellips 1.4

صاعقه گیر الکترونیکی فرانسوی الیپس تولید شرکت ال پی اس کشور فرانسه می باشد و در گروه صاعقه گیرهای اکتیو (فعال) قرار دارد. اصول عملکرد این صاعقه گیر الکترونیکی بر اساس یونیزاسیون و عملکرد بصورت خازنی هوای محیط اطراف بوده و انرژی خود را از اختلاف پتانسیل به وجود آمده در جو هنگام وقوع صاعقه بدست می آورد.

شرکت ELLIPS یکی از بزرگترین تولید کننده گان صاعقه گیرهای الکترونیکی در اروپا می باشد که معمولا صاعقه گیر های با کیفیتی با کلاس بالاتر و قیمتی ارزانتر نسبت به دیگر تولید کننده های فرانسوی به جهان ارایه می نماید.

از لحاظ کیفی ، صاعقه گیر الکترونیکی خازنی ELLIPS ، طبق استاندارد های NFC ،UNE و EN تولید شده و دارای گواهی تایپ تست از آزمایشگاه بزرگ PAU’S فرانسه میباشد.

سیستم حفاظت در برابر صاعقه شرکت LPS فرانسه ، حاصل ترکیب مواد پیشرفته و تکنولوژی به روز می باشند. صاعقه گیر های میله ای ELLIPS و Paraton@ir تمام سیستم حفاظت دربرابر صاعقه شما را به بهترین شکل ممکن بهینه می کنند.تمامی صاعقه گیر های میله ای توانایی تست سیمی و تست از راه دور (توسط ریموت کنترلر) جهت اطمینان از صحت عملکرد صاعقه گیر را دارند.این صاعقه گیرها جهت هماهنگی بیشتر با محیط پیرامون در ۸ رنگ مختلف عرضه میشوند که از نظر عملکرد هیچ تفاوتی با هم ندارند.

چرا صاعقه گیر الکترونیکی الیپس ELLIPS ؟

صاعقه گیر به منظور جلوگیری از برخورد مستقیم صاعقه به ساختمان و تاسیسات که می تواند منجر به تخریب فلزی آتش سوزی و خرابی تجهیزات الکترونیکی و همچنین تلفات انسانی گردد استفاده می شود که صاعقه گیر الکترونیکی الیپس ELLIPS می‌توانند از این خسارت ها جلوگیری کند.

صاعقه گیر الکترونیکی الیپس ELLIPS

چگونه شکل گیری صاعقه:

هنگامی که گرمای زمین جریانی از هوای گرم را به وجود می آورد این هوا به تدریج به توده های ابر متراکم تبدیل می شود رشد این ابر متراکم به صورت پیوسته ادامه می یابد و در نهایت به ابرهای بسیار بزرگ متراکم یا توفان زا تبدیل می شود.

در این شرایط جوی از برخورد بین آب تگرگ و تکه های یخ با اندازه های مختلف یک بار الکتریکی به وجود می آید که در نهایت جداسازی بار های الکترونیکی در داخل ابر را به دنبال داشته و بار منفی به قسمت پایین و بار مثبت در قسمت بالای ابر شکل می گیرد در زمانی که بارهای مثبت به وسیله جریان های همرفتی در حال حرکت به سمت بالای ابر می باشد مرکز بارهای منفی در پایین منجر به حرکت الکترون ها از میان قطعات سنگین تر و تگرگ می شود د که به آسانی ذرات بار مثبت را جابجا می کند.

صاعقه گیر ، الکترونیکی و میله ای

این اثر تغییرات مشابهی در سطح زمین به وجود می آورد که به دفع بار با دامنه مشابه ولی با پلاریته معکوس منجر می شود به طوری که پتانسیل داخل ابر به چندین میلیون ولت رسیده میدان الکتریکی در سطح زمین از ۵ka/m تجاوز می کندو منجر به خلق جریان پیشرونده به سمت بالا از سطوح نامنظم و ساختارهای فلزی می شود.

صاعقه گیر ، الکترونیکی و میله ای

میدان الکتریکی به قدری است که تخلیه کوچکی در ابر یک کانال هادی به صورت پله ای ایجاد می کند همان طور که در کانال هادی به سمت زمین نزدیک می گردد جریان بالا رونده نیز افزایش می یابد وقتی این دو کانال هادی به هم میرسند مدار اتصال کوتاه شکل می گیرد و اصابت صاعقه با جریان تخلیه بین ۱۰ تا ۲۰۰ کیلو آمپر به وجود می آید.

صاعقه گیر ، الکترونیکی و میله ای

در اکثر موارد ۸۰% اصابت صاعقه از ابر به زمین بوده و با تخلیه بار منفی صورت می گیرد اما در مواردی که تخلیه با بار مثبت در جهت پایین رونده صورت گیرد شدت آن خیلی زیاد می شود

صاعقه گیر ، الکترونیکی و میله ای

آمار صاعقه و رعد برق و خسارت آن :

شرایط آب و هوایی به سبب پدیده های طبیعی تغییر کرده و بر روی فعالیت‌های انسانی تأثیر گذاشته است به طور مثال : شدت طوفان های صاعقه زا در سراسر جهان در اثر فرکانس بالای آن بسیار مهم می باشد طبق اطلاعات استاتیکی در هر لحظه حدود ۵۰۰۰ توفان صاعقه زا در سطح جهان وجود دارد که مردم و دارایی های آنها همچنین خانه ها و ساختمان های صنعتی مختلف را تهدید می کند متوسط جهانی شدت جریان تخلیه صاعقه معادل ۵ka می باشد

آسیب ها و عیوبی که وسیله صاعقه سالیانه به صنایع وارد می شود به طور تخمینی به چندین میلیارد تومان خواهد رسید.

اثرات ناشی از صاعقه:

اثرات ناشی از صاعقه را می توان به دو دسته طبقه بندی کرد

۱-اثرات ناشی از اصابت مستقیم

۲-اثرات غیر مستقیم ناشی از میدان الکترومغناطیسی تولید شده در زمان تخلیه جریان ساده به زمین

اثرات ناشی از اصابت مستقیم صاعقه ممکن است باعث بروز پیامدهای فاجعه‌آمیز برای مردم حیوانات ساختمان‌ها سازه های صنعتی و آنتن های مخابراتی گردد در حالی که اثرات غیر مستقیم ناشی از صاعقه بیشتر معمول بوده و منجر به خسارت های مالی بزرگ می شود.

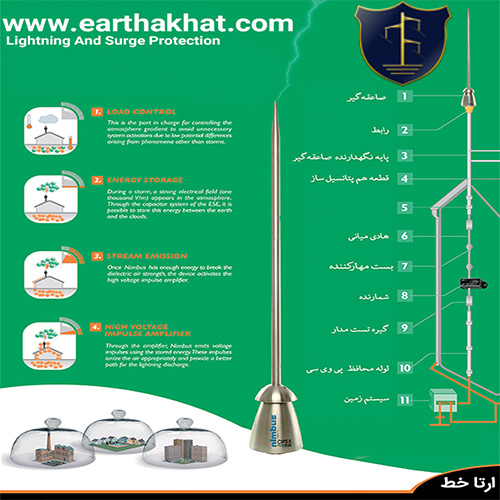

نحوه عملکرد صاعقه گیر الکترونیکی الیپس ELLIPS :

نحوه عملکرد صاعقه گیر الکترونیکی الیپس ELLIPS شبیه مراحل شکل گیری صاعقه می باشد به این نحو که تکنولوژی به کار رفته در این سیستم استفاده از فاصله هوایی Air Gap بوده و در شرایط طبیعی بین قسمت بالایی صاعقه گیر با بدنه آن هیچگونه ارتباط الکتریکی وجود ندارد اما زمانی که شرایط جوی برای بروز صاعقه مساعد شود این صاعقه گیر شروع به واکنش کرده و بارهای الکتریکی با پلاریته مخالف به سمت صاعقه ارسال می کند در این حالت. اصابت جایی در فضا و دورتر از سازه تحت حفاظت بوده و در نتیجه چتر حفاظتی کوچکتری ایجاد خواهد نمود

باید توجه داشت که صاعقه گیر الکترونیکی به تنهایی قابلیت دفع صاعقه را دارد اما در خصوص صاعقه گیر میله ای باید طی فواصل معینی آن ها را نصب کرد که کارایی لازم را داشته باشد و به عبارت بهتر باید آنها را رینگ و سپس پس به چاه ارت متصل نمود.

صاعقه گیر الکترونیکی الیپس ELLIPS و فواید آن :

صاعقه گیر الکترونیکی الیپس ELLIPS می‌تواند به زبان ساده به نوعی چتری محافظتی در اطراف سازه مربوطه و یا پروژه مربوطه گسترده نماید که مانند لایه های پوششی در اطراف سازه ایجاد می شود.

صاعقه گیر الکترونیکی الیپس ELLIPS و نحوه انتخاب شعار های پوششی :

برای استفاده از این روش بایستی ابتدا محل نصب صاعقه گیر مشخص کرده تا بتوانیم شعاع پوششی مورد نیاز را محاسبه نماییم لذا برای تعیین محل نصب سیستم صاعقه می بایست به مسائل مربوط به رعایت فواصل ایمن کوتاهترین مسیر ممکن برای عبور از هادی میانی فواصل سیستم های ارت و غیره توجه داشت

از سوی دیگر همان طور که می دانیم برای تامین شعاع پوششی علاوه بر تعیین تعداد نیازمند به دست آوردن اختلاف ارتفاع مورد نیاز هستیم چرا که در هر اختلاف ارتفاعی یک شعاع پوششی به دست می آید

نکته: از نوک صاعقه گیر الکترونیکی یا اکتیو تا مرتفع ترین نقطه موجود حتما باید اختلاف ارتفاع ۲ متر رعایت گردد. از ۵۰ سانت تا دو متر که متداول ترین آن ۱.۵ متری می باشد که استاندارد ترین و پرمصرف ترین آن است.
