کت اوت

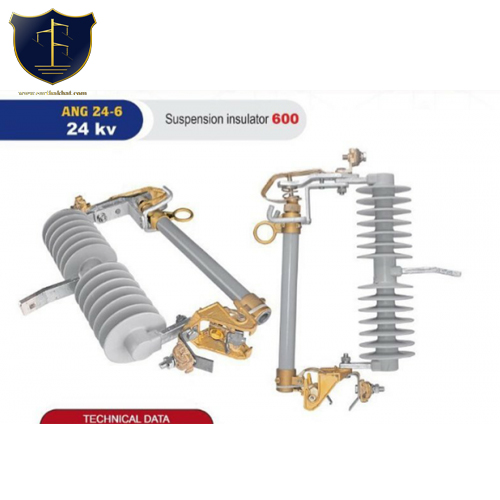

کات اوت فیوز یا فیوز قطع‌کننده یک المنت است که جهت حفاظت ترانسفورماتور در مقابل جریان های زیاد احتمالی ناشی از اتصال کوتاه یا اضافه بار در شبکه فشار ضعیف و سیم پیچی‌های داخل ترانسفورماتور به کار می‌رود. در واقع در سیستم های توزیع انرژی الکتریکی برای جدا کردن سریع بخش هایی که دچار خطا شده‌اند از سایر بخش‌های سیستم استفاده می‌شود.

در توزیع برق، فیوز قطع یا کات اوت ترکیبی از فیوز و سوئیچ است که از آن در خطوط تغذیه کننده اصلی شیرها استفاده می شود. همچنین از ترانسفورماتورهای توزیع در برابر جریان و اضافه بارهای فعلی محافظت می کند. جریان بیش از حد ناشی از خطا در ترانسفورماتور یا مدار مشتری باعث می شود، فیوز ذوب شود و ترانسفورماتور را از خط جدا کند.

قسمت‌های یک کات اوت:

کات اوت شامل دو قسمت است یکی محفظه مسدود که اتصالات خط به آن می‌بندد و طوری ساخته شده که به کراس آرم بسته می‌شود و دیگری نگهدارنده فیوز که متحرک است و به آسانی المنت داخل آن قابل تعویض است.

انواع کت اوت:

کات اوت‌های توزیع معمولا سه نوع هستند: کات اوت مسدود – کات اوت باز – کات اوت با المنت بدون محافظ یا (روباز). کات اوت هایی که معمولا در برق ایران مصرف می‌شود از نوع باز هستند.

ساختمان فیوز کات اوت باز:

این کات اوت‌ها شامل سه قسمت پایه فیوز، نگهدارنده فیوز (لوله فیوز)، سیم فیوز (المنت فیوز) است.

المنت فیوز داخل یک لوله فیبری که همان لوله فیوز است قرار دارد. وقتی به دلیل اضافه جریان فیوز می‌سوزد قوس الکتریکی حاصل به دیواره لوله فیبری برخورد کرده و گازی را متصاعد می‌نماید که قوس را به بیرون می‌فرستد. هرچه شدت جریان عبوری از فیوز بیشتر باشد گاز بیشتری از مواد دیواره لوله متصاعد می‌شود. ضمنا بعد از سوختن المنت، لوله فیوز به بیرون آویزان می‌شود که این نشانه سوختن المنت فیوز است.

المنت (سیم) فیوز کات اوت شامل چهار قسمت تکمه، ساق، المنت (سیم ذوب شونده) و سیم انتهایی است. دکمه ترمینال بالایی و سیم انتهایی ترمینال پایینی المنت را تشکیل می‌دهد.
